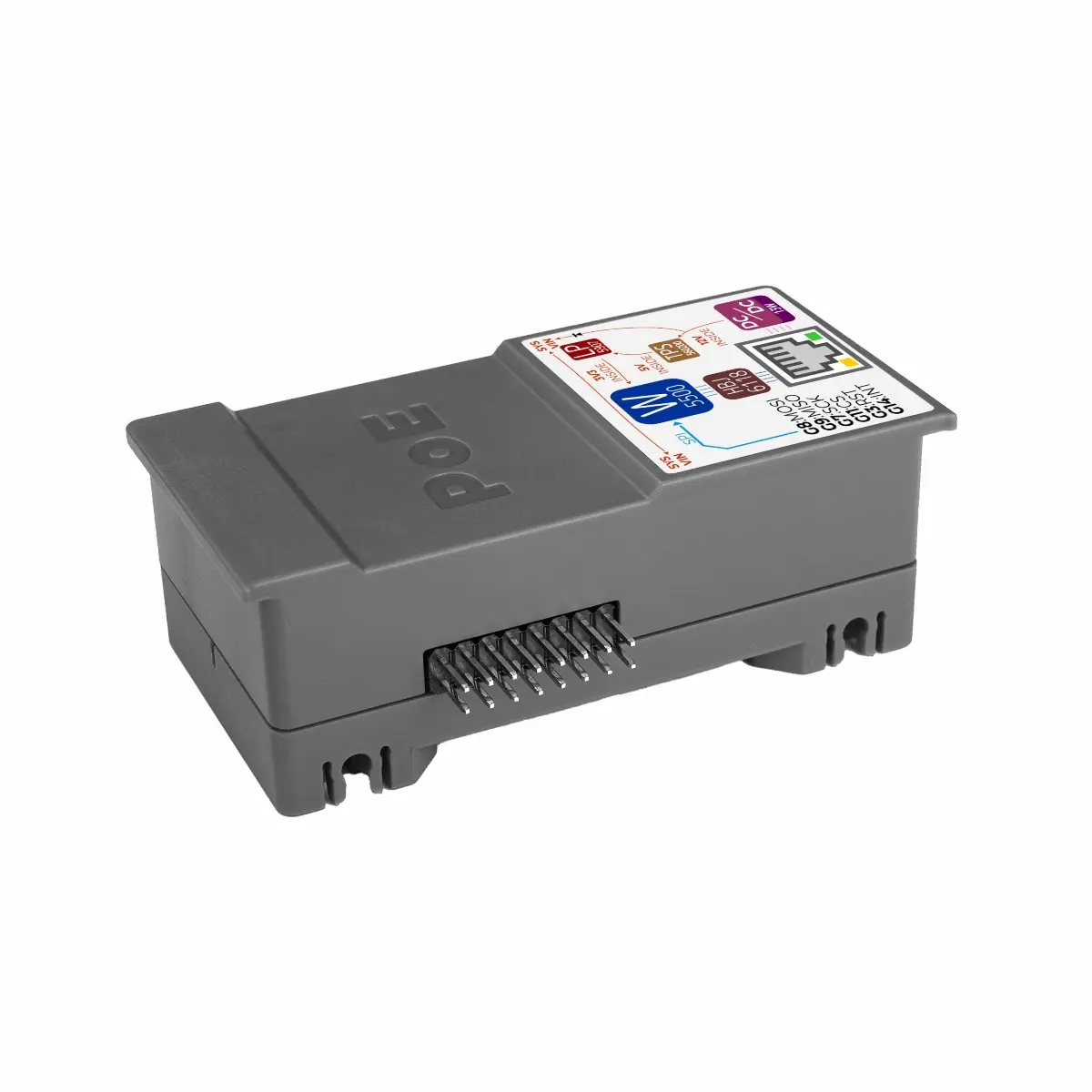

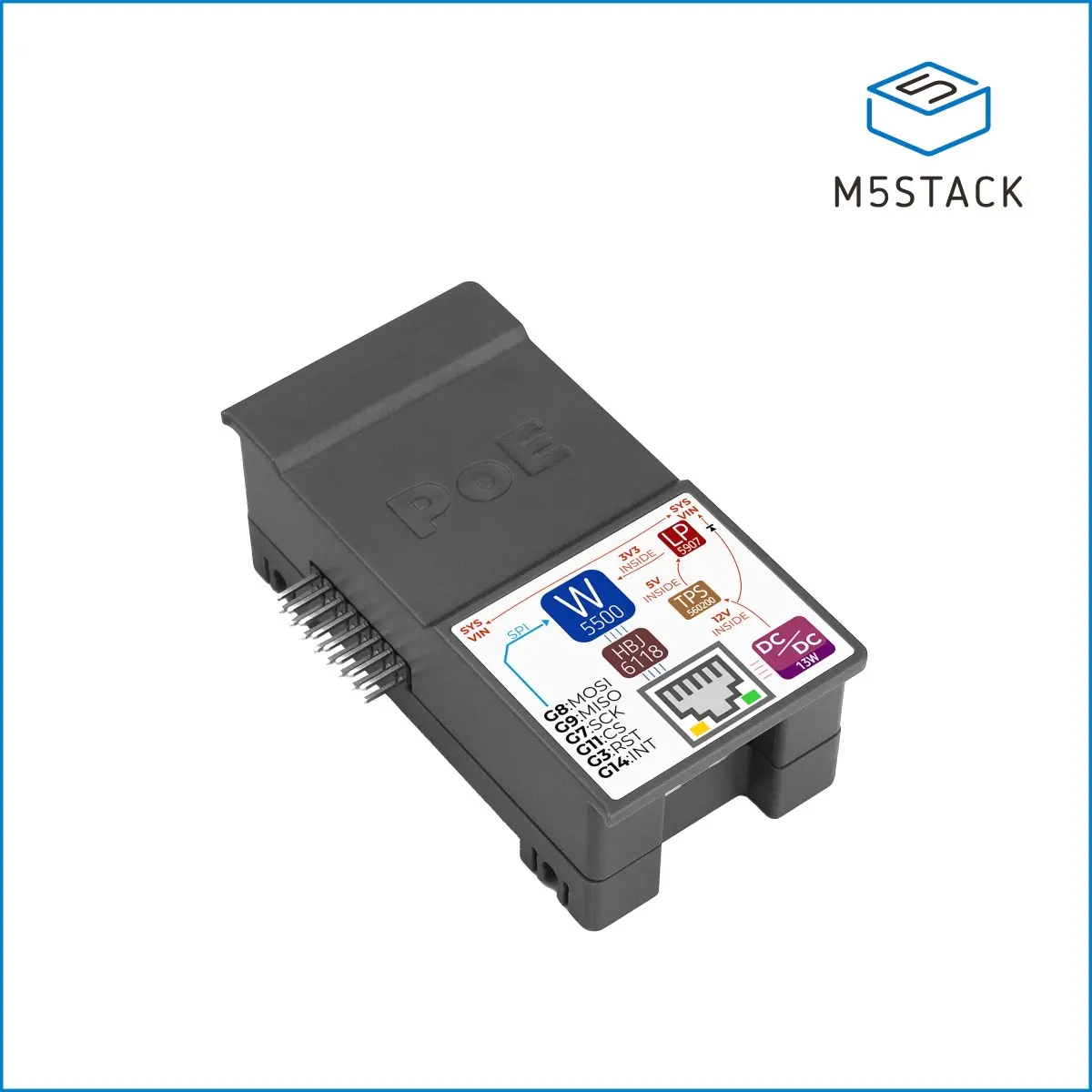

El PoE Module for StamPLC (W5500) es la solución definitiva para dotar a tus sistemas de automatización de una conectividad de red cableada, estable y de alta eficiencia energética. Diseñado específicamente para integrarse con la línea StamPLC de M5Stack, este módulo incorpora el controlador Ethernet W5500 de Wiznet, el cual incluye una pila de protocolos TCP/IP completa implementada en hardware. Esto es una ventaja crítica en sistemas embebidos: libera por completo a la CPU del microcontrolador principal (como el ESP32) de la sobrecarga de procesar paquetes de red, dedicando todos sus ciclos a la lógica de control, la adquisición de datos y la respuesta en tiempo real.
Su capacidad de Power over Ethernet (PoE) permite transmitir tanto datos como energía a través de un único cable CAT5e/CAT6, eliminando la necesidad de fuentes de alimentación locales adicionales y simplificando drásticamente el cableado en cuadros eléctricos, armarios de distribución o instalaciones en campo. Si el PoE no está disponible, el módulo ofrece flexibilidad total aceptando alimentación externa directa de 5V o 12V DC.
Con un diseño compacto pensado para el montaje en riel DIN, conectores de paso (headers macho/hembra) para un apilamiento limpio y una velocidad de 10/100 Mbps adaptativa, este módulo es el puente ideal entre el mundo maker y los requisitos de fiabilidad de la automatización industrial, la domótica profesional y los proyectos de IIoT (Internet Industrial de las Cosas).
Características:
Controlador y Red:
- Chip Ethernet: W5500 (Wiznet) con pila TCP/IP integrada en hardware
- Velocidad de Red: 10/100 Mbps adaptativo (Full/Half Duplex)
- Sockets de Hardware: 8 sockets independientes (TCP/UDP/IPv4/ARP/ICMP/PPPoE)
- Interfaz de Comunicación: SPI de alta velocidad con el microcontrolador principal
- Conector de Red: Puerto RJ45 integrado
Alimentación (Flexible):
- PoE (Power over Ethernet): Cumple con el estándar IEEE 802.3af.
- Rango de Voltaje PoE: Soporta entrada de DC 37V ~ 57V (compatible con switches de 48V nominales).
- Potencia Máxima: Hasta 13W, suficiente para el StamPLC y sus E/S básicas.
- Entrada DC Externa Alternativa: Si no se usa PoE, acepta alimentación directa por bornes de 5V DC o 12V DC, ofreciendo total flexibilidad de instalación.
- Protección: Circuitos de protección contra sobretensión y polaridad inversa en la entrada de alimentación
Interfaz Física y Montaje:

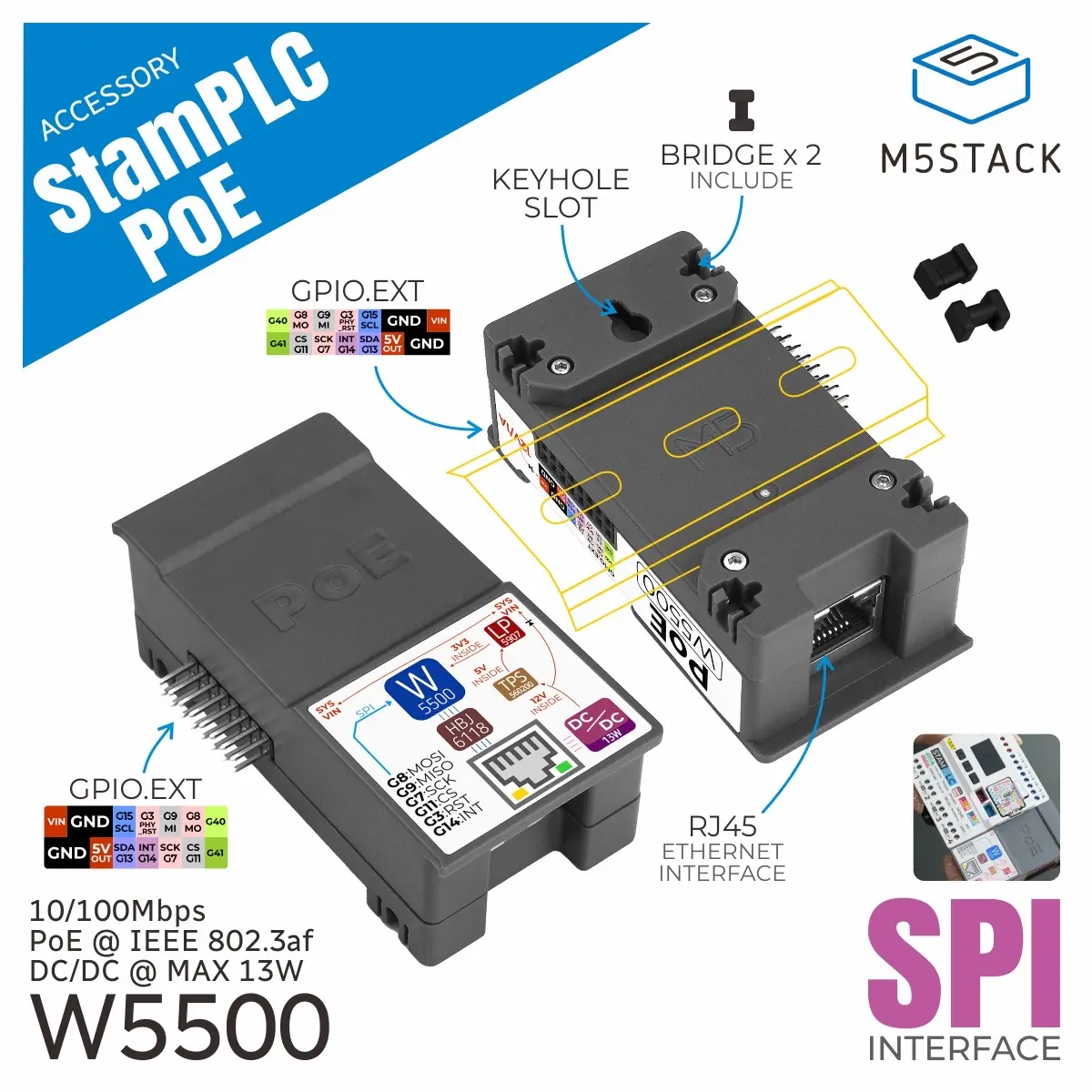

- Conectores de Expansión: 2 × headers de 8 pines (2.54 mm), macho y hembra, para apilamiento directo y limpio con la base StamPLC

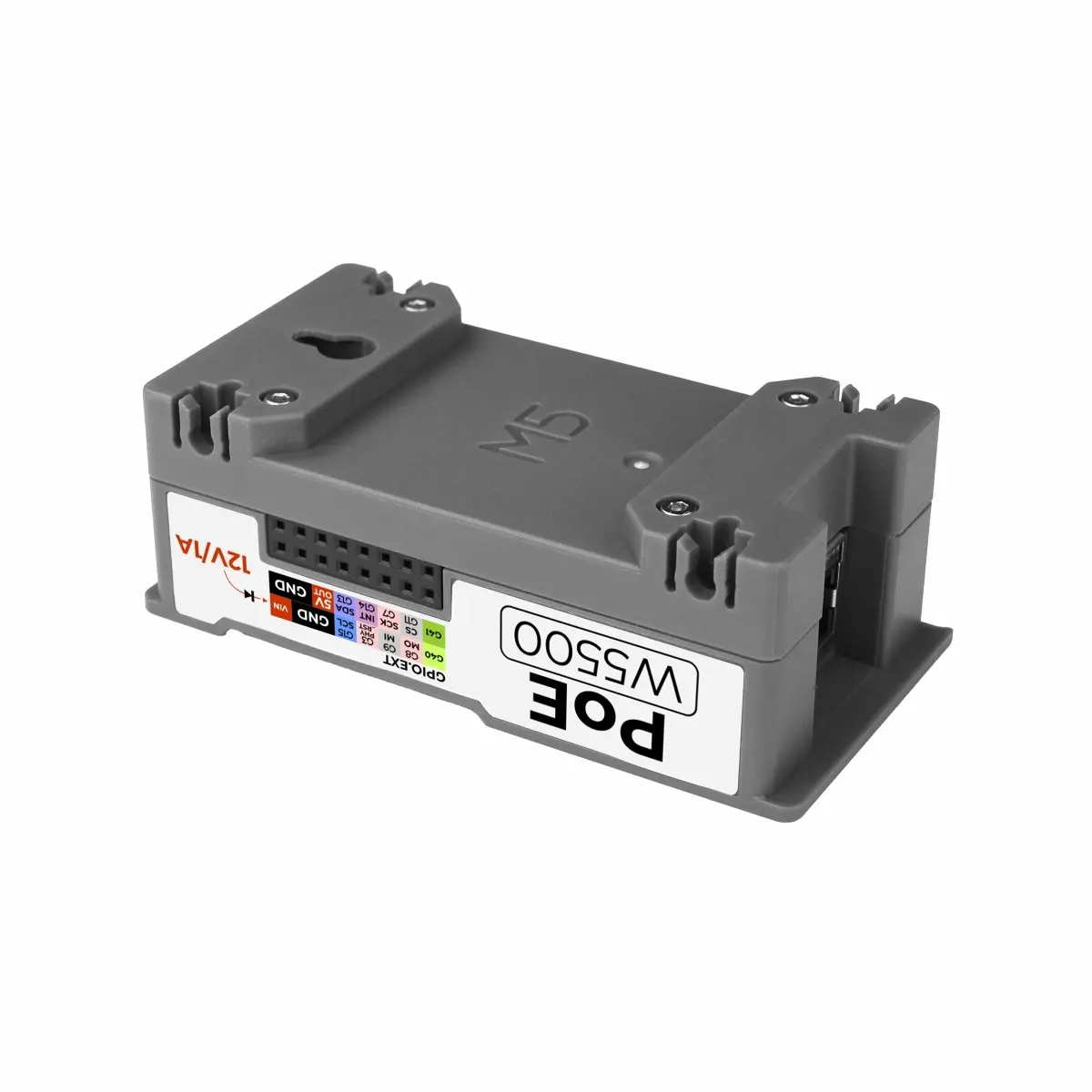

- Montaje: Diseñado para riel DIN estándar o montaje superficial mediante agujeros previstos

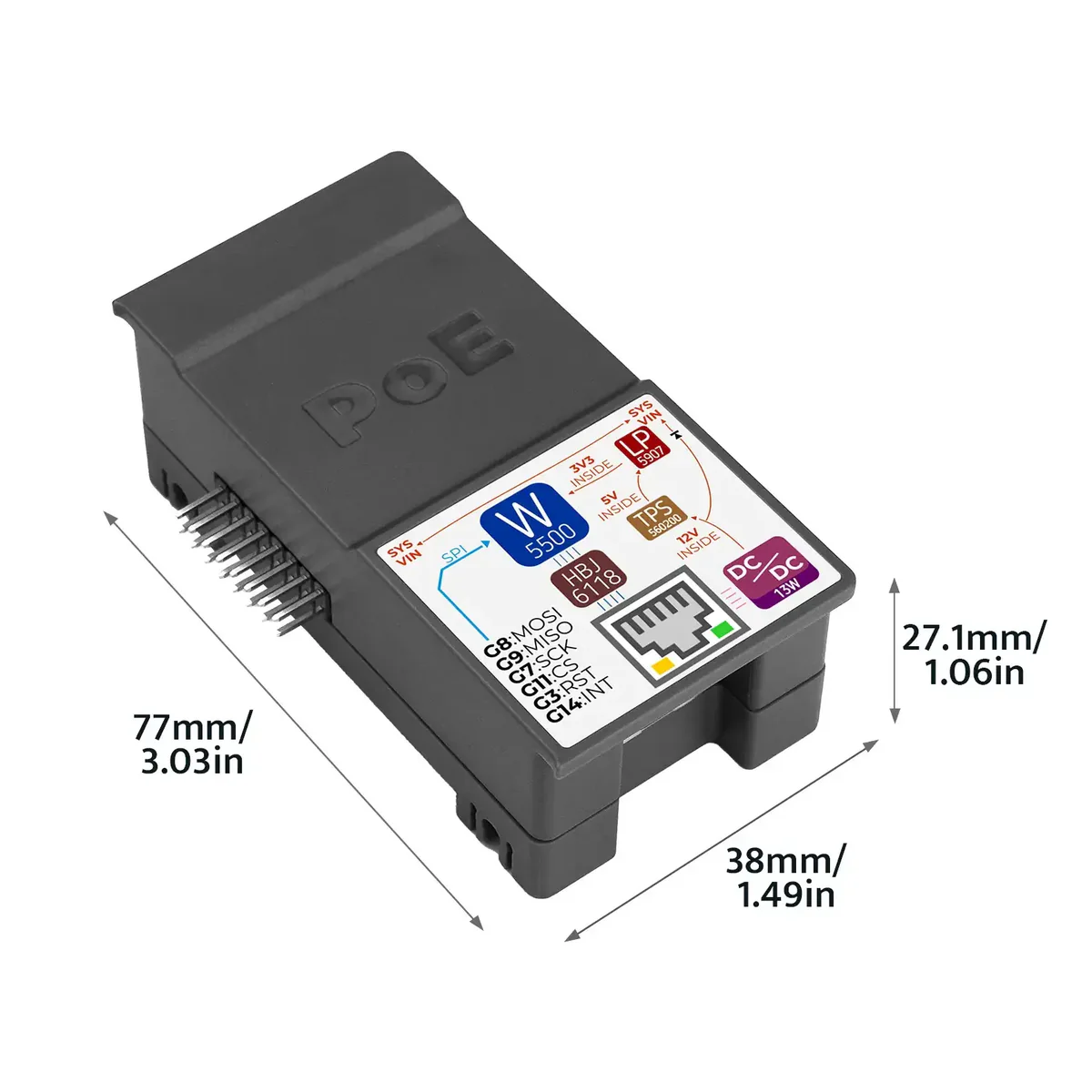

- Dimensiones: 80 × 47 × 30 mm
- Peso: ~70.8 g
- Carcasa: Plástico industrial resistente (ABS/PC)
Links de interes:
- Documentación del fabricante
- StamPLC PoE UiFlow2 Docs
- StamPLC PoE Arduino Quick Start
- W5500 ESP-IDF Component
Aplicaciones:
🏭 Automatización Industrial y PLCs
- Integración SCADA: Conexión estable y cableada de controladores StamPLC a redes industriales Ethernet para supervisión y control.
- Adquisición de datos (DAQ): Transmisión fiable de lecturas de sensores y estados de actuadores a servidores locales sin la interferencia típica del Wi-Fi.
- Simplificación de cableado: Uso de PoE para alimentar y comunicar el PLC a través de un solo cable, reduciendo puntos de fallo y costos de instalación.
🏠 Domótica Profesional y Home Assistant
- Nodos de control distribuidos: Instalación de módulos StamPLC en cuadros eléctricos domésticos para controlar iluminación, persianas o HVAC con respuesta en milisegundos.
- Fiabilidad 24/7: La conexión por cable Ethernet garantiza que el sistema domótico no se caiga por interferencias Wi-Fi o saturación de la red inalámbrica.
- Integración nativa: Comunicación directa y estable con brokers MQTT o APIs de Home Assistant a través de la red local.
🌐 Infraestructura IIoT y Edge Computing
- Gateways de campo: Dispositivos que recopilan datos de sensores RS485/CAN (a través del StamPLC) y los envían a la nube o a un servidor local vía Ethernet.
- Entornos hostiles: El W5500 es conocido por su robustez electromagnética, ideal para entornos con ruido eléctrico donde el Wi-Fi falla.
- Actualizaciones OTA seguras: Descarga de firmware a través de una conexión cableada estable, evitando corrupciones por pérdida de señal inalámbrica.
🎓 Educación STEM y Laboratorios de Redes
- Enseñanza de protocolos: Plataforma práctica para que los estudiantes aprendan sobre sockets, TCP/IP, UDP y comunicación SPI a nivel de hardware.
- Proyectos de redes industriales: Simulación de arquitecturas de fábrica con PLCs, sensores y actuadores conectados en topologías de red reales.
- Desarrollo de drivers: Base excelente para que los alumnos escriban sus propios controladores de red en C/C++ o MicroPython.
🚜 Agricultura de Precisión y Exteriores
- Estaciones de monitoreo: Alimentación y comunicación de estaciones meteorológicas o de humedad de suelo en invernaderos usando un solo cable Ethernet blindado (resistente a interferencias).
- Control de riego: Válvulas y bombas controladas por StamPLC, alimentadas y gestionadas a través de la red PoE desde una caseta de control central.
