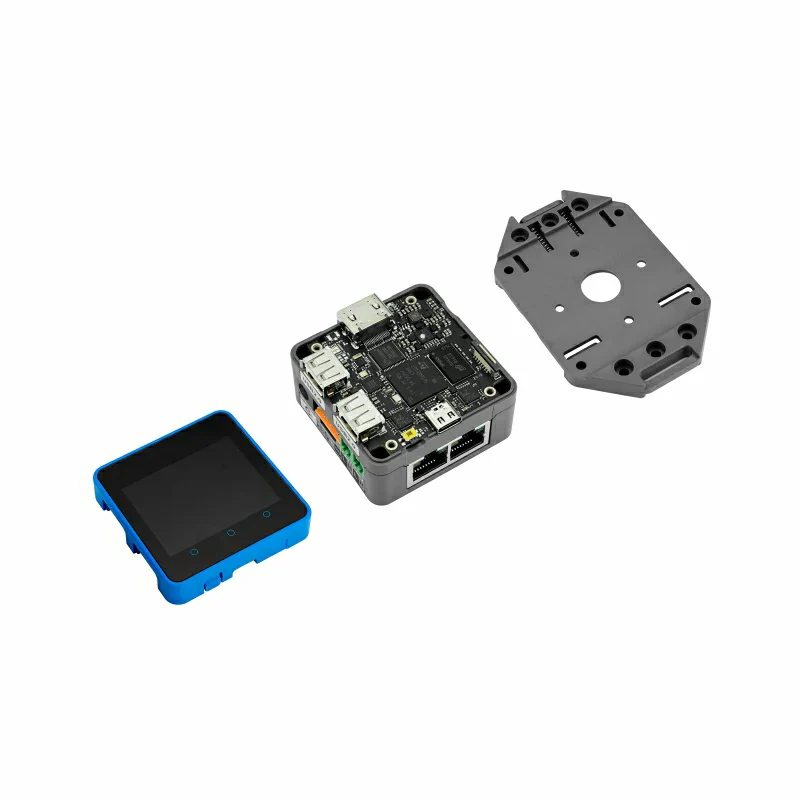

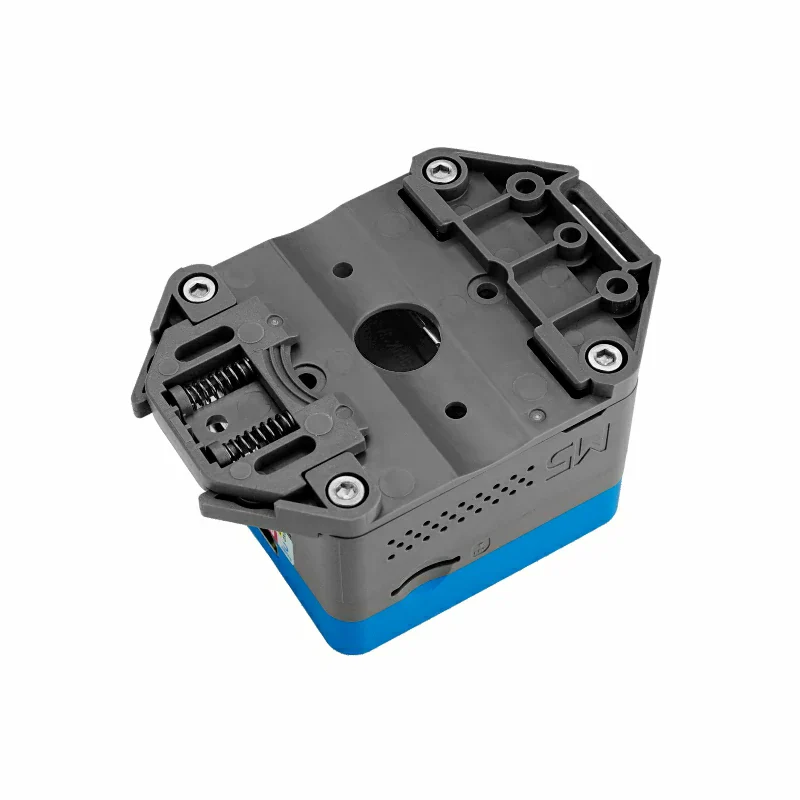

Linux industrial controller CoreMP135 con STM32MP135D

El M5Stack CoreMP135 es una potente computadora embebida diseñada para aplicaciones industriales y educativas de alto nivel. Equipado con el procesador STM32MP135 de alto rendimiento, este módulo marca el salto de los microcontroladores tradicionales a los sistemas operativos complejos. Es la herramienta perfecta para profesores y estudiantes que buscan dominar Linux Embebido, protocolos industriales y pasarelas IoT (gateways) en un formato compacto, robusto y listo para usar en industria 4.0

Características:

• Procesador de Alto Nivel: STM32MP135 (ARM Cortex-A7) corriendo a 1GHz.
• Memoria: 512MB de RAM DDR3L, optimizada para multitarea y ejecución de aplicaciones Linux.
• Conectividad Dual: Doble puerto Ethernet Gigabit ideal para aplicaciones de red avanzada, seguridad y firewalls industriales, redes IT, OT
• Almacenamiento Expandible: Ranura para tarjeta MicroSD (soporta el sistema operativo y almacenamiento de datos).
• Ecosistema M5Stack: Compatible con la amplia gama de sensores y módulos M5Stack a través del puerto de expansión y el bus interno.
• Soporte de Software: Compatible con distribuciones de Linux (Debian/Yocto/Buildroot), permitiendo programar en Python, C++, Go y Node.js en un entorno de PC real.
• Periféricos: Soporte integrado para interfaces UART, I2C, CAN, RS485

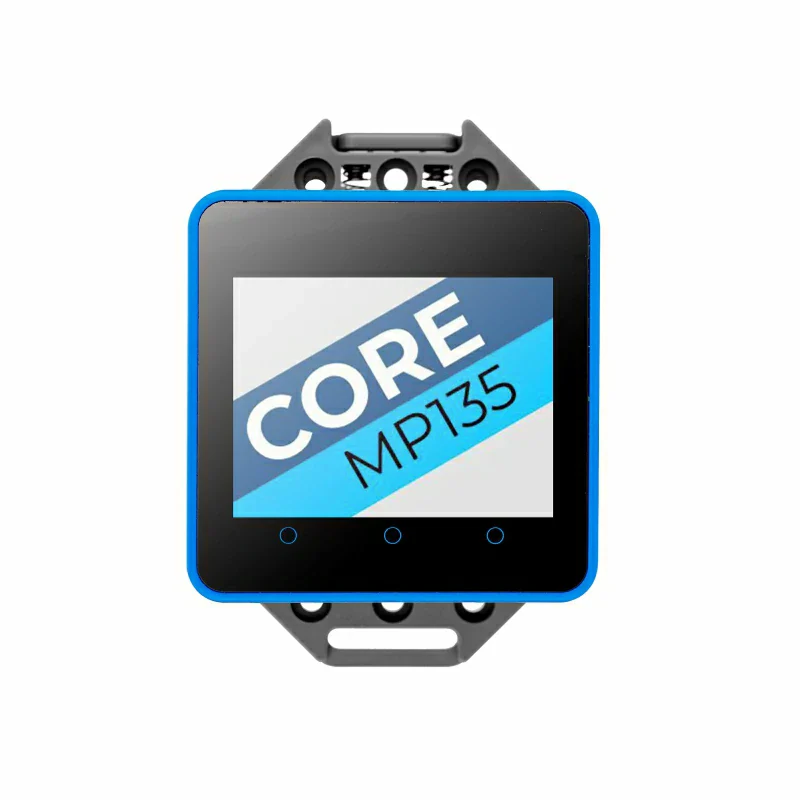

• Pantalla Integrada: Incluye una pantalla táctil capacitiva de 2.0″ (según versión) para interfaces de usuario locales (HMI).

Programación :

• UIFlow
• MicroPython
• Arduino

Aplicaciones:

El CoreMP135 es la herramienta definitiva para cerrar la brecha entre las TI (Tecnologías de la Información) y las TO (Tecnologías de Operación). Gracias a su arquitectura ARM con soporte Linux, permite implementar:

1. Gateway IIoT (Internet Industrial de las Cosas)

Actúa como un puente inteligente entre la maquinaria antigua y la nube.

• Función: Traduce protocolos industriales tradicionales (Modbus RTU/TCP, CAN bus, PROFIBUS) a protocolos modernos como MQTT, OPC-UA o HTTP para enviar datos a plataformas como AWS, Azure o Google Cloud.

• Ventaja: Su doble puerto Ethernet permite separar la red de la planta de la red corporativa, aumentando la seguridad.

2. Edge Computing y Procesamiento Local

En la Industria 4.0, no todo debe ir a la nube. El CoreMP135 permite procesar datos en el “borde” de la red.

• Función: Ejecuta algoritmos en Python o C++ para filtrar datos, detectar anomalías en tiempo real o realizar cálculos complejos antes de reportar a un servidor central.

• Aplicación: Monitoreo de vibraciones y temperatura en motores para mantenimiento predictivo.

3. HMI Inteligente (Interfaz Hombre-Máquina)

Transforma la interacción en la línea de producción con una interfaz táctil moderna y conectada.

• Función: Visualización de KPIs de producción (como el OEE – Efectividad Global del Equipo) directamente en el dispositivo.

• Ventaja: Al ser compatible con librerías gráficas de Linux (como Qt o LVGL), permite crear paneles de control mucho más intuitivos que los PLCs convencionales.

4. Control de Celdas Robóticas y Cobots

Es ideal para funcionar como un nodo de control distribuido o agente de micro-ROS

• Función: Gracias a su procesador de 1GHz, puede gestionar la lógica de coordinación entre brazos robóticos, bandas transportadoras y sensores de proximidad

5. Gestión Energética y Monitoreo de Recursos

Optimización del consumo en fábricas inteligentes.

• Función: Lectura de medidores de energía inteligentes y sensores de flujo de agua/gas para generar reportes automáticos de huella de carbono y eficiencia energética en tiempo real.

6. Nodos de Ciberseguridad Industrial

Protección de activos críticos en la red de la fábrica.

Función: Gracias a que corre Linux, puede configurarse como un firewall embebido, una VPN industrial o un nodo de autenticación para asegurar que solo personal autorizado acceda a la maquinaria.

Link de interés

• CoreMP135 Schematics PDF
• CoreMP135 MidLayer Schematics PDF
• STM32MP135DAF7
• GL852G (USB Hub Chip)
• LT8618SXB
• RTL8211F (Ethernet Chip)
• FT6336U (Touch Driver)
• NS4168 (Amplifier)
• BM8563 (RTC)
• AXP2101 (PMU)
• SIT1051T/3 (CAN Transceiver)
• ILI9342C (LCD Driver)
• CoreMP135 Image Flashing & Update
• CoreMP135 Application Framework
• CoreMP135 Root Filesystem Expansion
• CoreMP135 Network Configuration
• CoreMP135 Buildroot Compilation
• CoreMP135 Device-Tree Overlay
• CoreMP135 UiFlow2 Quick Start
• M5Stack Linux Libs
• CoreMP135 Buildroot
• CoreMP135 Buildroot External ST
