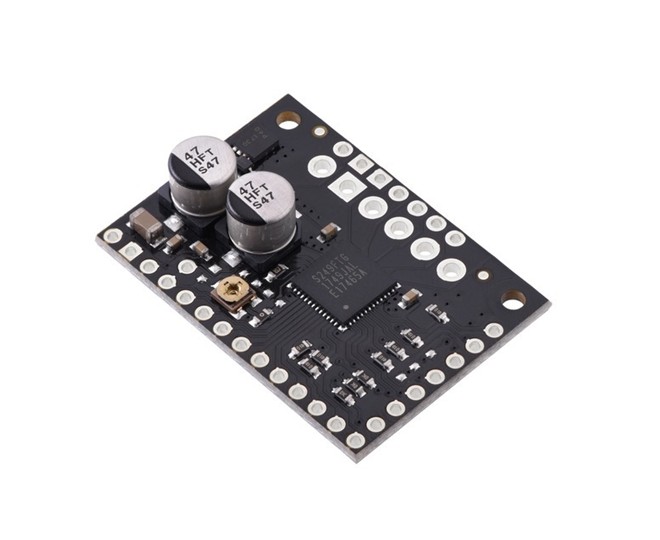

Este board esta basada en el driver TB67S249FTG de hitachi, este driver es genial ya que tiene varios sistemas de control avanzado que permite tener un sistemas mas eficiente para controlar motores de paso, entre los sistemas tienen
- Control de corriente ajustable: por medio de un potencimetro permite limitar la corriente máxima de consumo
- Advanced Dynamic Mixed Decay (ADMD): este sistema cambia de manera dinámica el consumo de corriente
- Configurable Active Gain Control (AGC) de manera automática reduce el consumo de corriente haciendo que sea mas eficiente y se genere menos calor
Partes
- driver: TB67S249FTG
- Voltaje de operación: 10-47Vdc
- corriente continua por fase: 1.7 A
- máxima corriente por fase: 4.5 A
- Voltaje lógico: 2.2V a 5.5Vdc
- Resolución en Micropaso: full, non-circular 1/2, 1/2, 1/4, 1/8, 1/16, 1/32
- Limite de control de corriente: Controlado por potenciometro
Aplicaciones
- Control de motores de paso impresoras 3D, CNC, etc
- Control de motores de paso con Arduino
- Control de paso con raspberry
