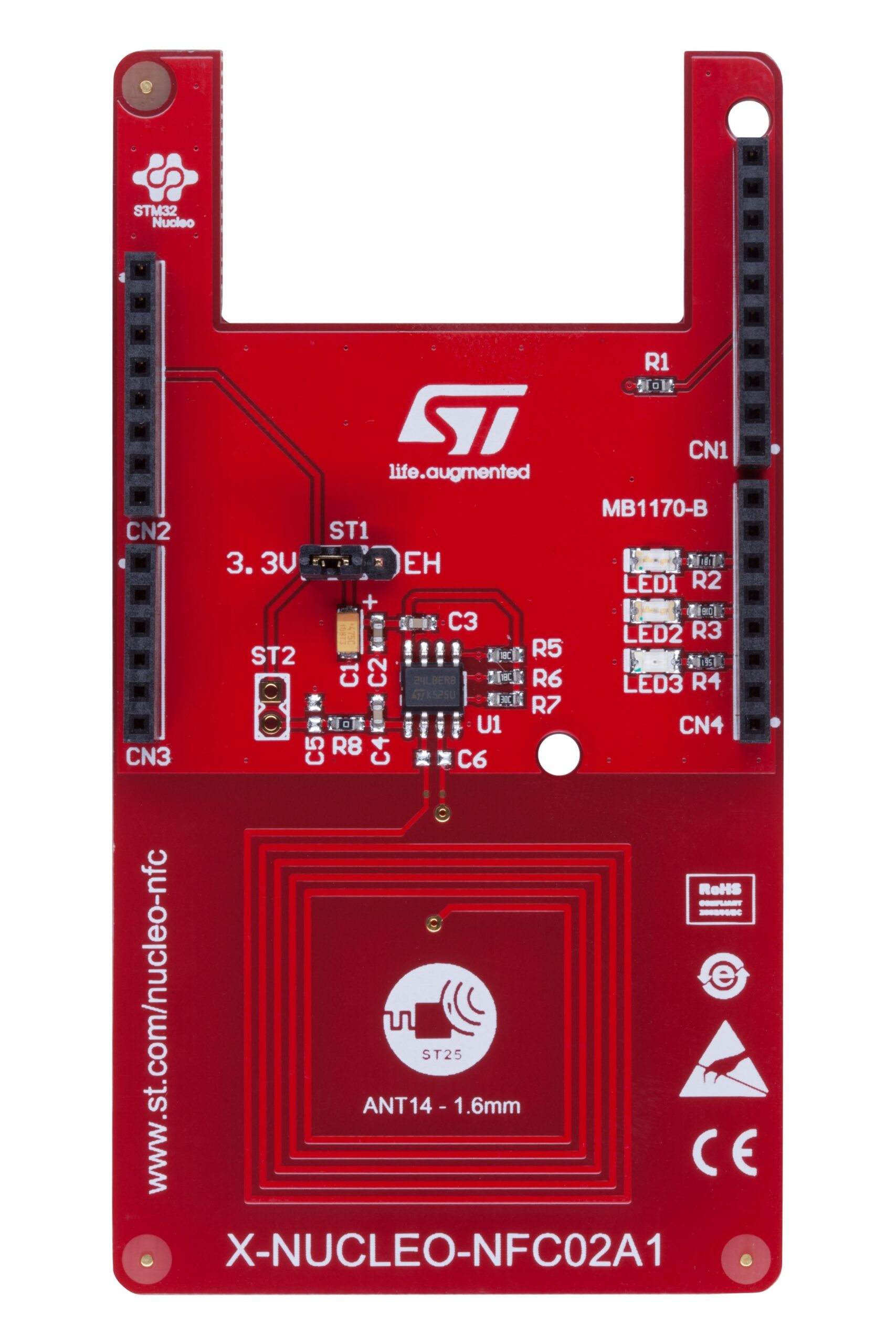

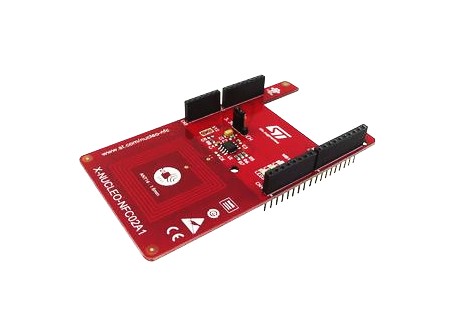

Shield lectura y escritura NFC RFID(NFC02A1)

Esta Shield X-Núcleo-NFC02A1 es una board de etiqueta NFC Tipo V / RFID con una memoria de solo lectura programable, borrable eléctricamente de 4 Kbit de doble interfaz (EEPROM), también cuenta con una interfaz I2C.

La EEPROM está organizada como: 512 x 8 bit en el modo I2C y 128 x 32 bit en modo RF.

Se puede operar desde una fuente de alimentación externa o directamente alimentado por el campo electromagnético portador recibido.

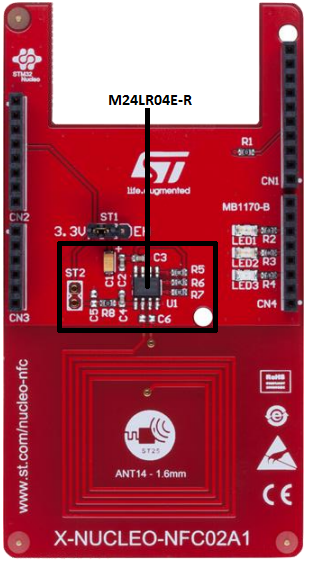

El M24LR04E-R proporciona un modo de recolección de energía. Cuando se activa, el M24LR04E-R entrega el exceso de energía proveniente del campo RF en el pin analógico Vout. En caso de que la intensidad del campo de RF sea insuficiente o cuando el modo de Recolección de Energía esté desactivado, el pin de salida analógica Vout entra en estado de Z alta y el modo de Recolección de Energía se detiene automáticamente.

Características:

• Tarjeta de expansión STM32 basada en la etiqueta Dynamic NFC / RFID M24LR04E-RMN6T / 2
• Hasta 4 Kbit de memoria con soporte NDEF
• Antena inductiva de doble capa de 13,56 MHz y 30 mm x 30 mm grabada en PCB
• Compatible con placas Núcleo STM32
• Compatible conectores Arduino ™ UNO R3
• Autoalimentado o alimentado a través de los conectores Arduino ™ UNO R3
• 3 LED de propósito general
• Solución escalable, capaz de poner en cascada múltiples tablas para sistemas más grandes
• Libre biblioteca de firmware de desarrollo completo y ejemplo para M24LR04E-R, compatible con el firmware STM32Cube
• Verificado FCC
• RoHS Compliant
