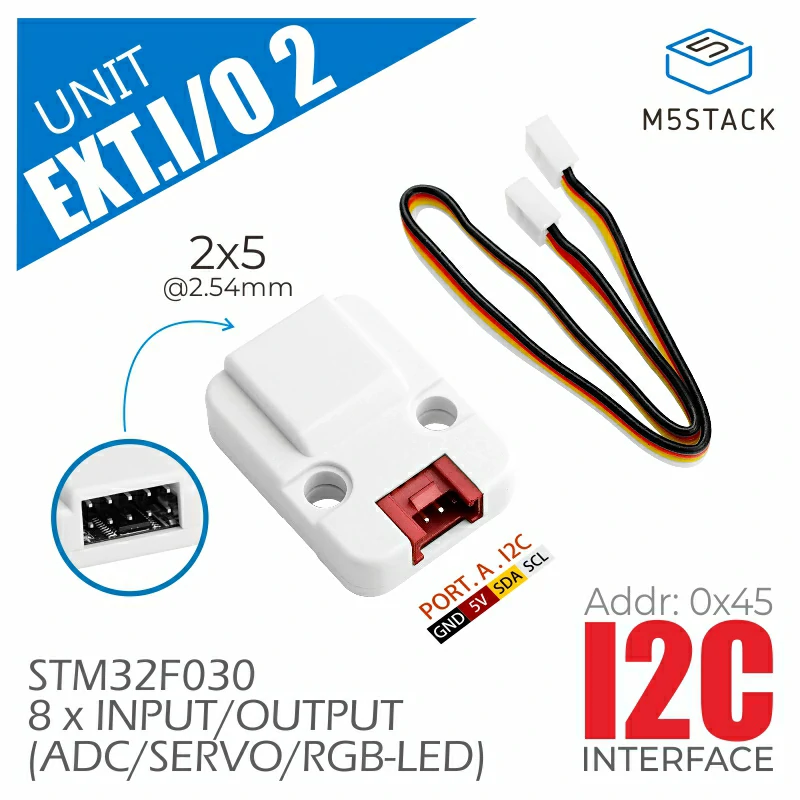

Extensión entradas y salidas M5Stack

Este módulo es ideal para tener mas estrados o salidas usando módulos de M5Stack, esta basado en el STM32F030 y sirve como expansión de 8 entradas y salidas, cada I/O se puede configurar como entrada o salida digital, ADC, control de servo, control LED RGB. Este módulo se comunica por medio de interfase I2C

Características:

• Voltaje de cimentación: 5V
• Voltaje de funcionamiento:3,3v
• CPU: STM32F030
• Comunicación: i2c dirección 0x45
• Puertos: 8 I/O
• Conectores: Grove y macho estándar
• Peso: 5g
• Dimensiones: 32x24x11mm

Compatible con:

Las CPUs de M5stack como

• Core2
• StickC
• Atom Lite

Ventajas:

• Expansión de I/O

Aplicaciones:

• Expansión de E/S
• Servocontrol
• Control de iluminación múltiple
• Adquisición de múltiples señales analógicas

Link de interés:

• Link Tutorial
• Link Esquemático

Ejemplos de uso:

Video del producto
