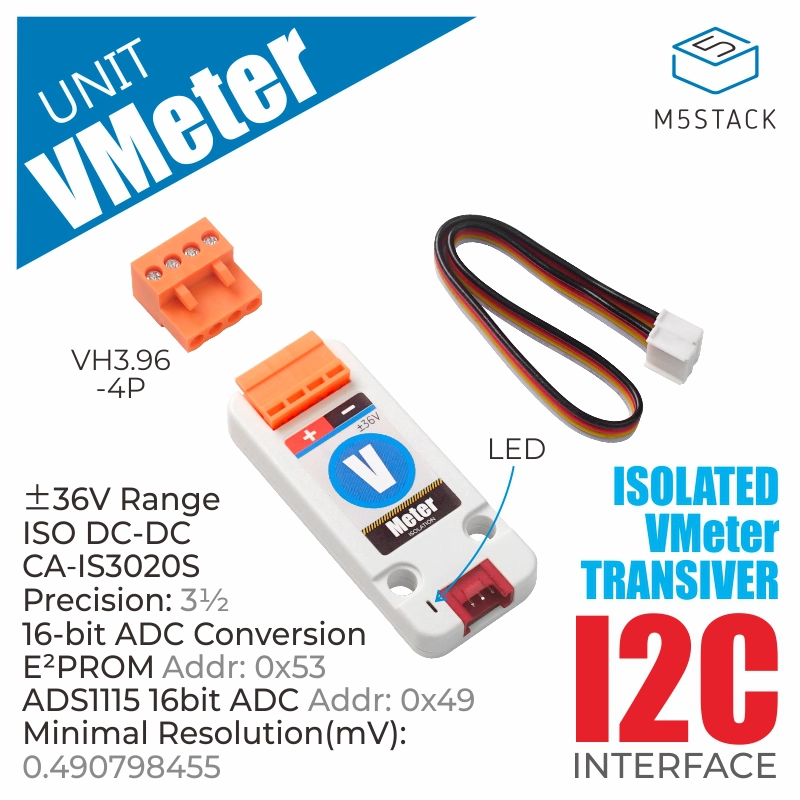

Unidad voltimetro Aislada M5stack

La unidad de voltimetro es un medidor de tension que puede monitorear el voltaje en tiempo real. El convertidor ADC (analógico a digital) de 16 bits ADS1115 se usa internamente para comunicarse a través de I2C (0X49), el sistema también cuenta con un aislador de DC-DC , y un aislador de baja potencia CA-IS3020S, esto evita ruido y sobretensiones en el bus de datos. Cada unidad se calibra individualmente al salir de fábrica, la precisión inicial de 0,1% FS, ±1 conteo y un voltaje de medición máximo de ±36V.

en la dirección 0x53 EEPROM tiene grabados los parámetros de calibración, NO escriba en la EEPROM, de lo contrario, los datos de calibración se sobrescribirán y los resultados de la medición serán inexactos.

Características:

• Voltaje de alimentación 5V
• Voltaje de medición máximo:+/-36V
• Resolución: 16 bits
• Led indicador
• sistema de auto calibración: Count ≤ 16V, 1mV; Count > 16V, 7.9mV
• Interfase: I2C dirección 0x49
• Presición: 0.1%FS, ±1 count
• Circuito de aislamiento y anti interferencia: IS3020S
• VRMS isolation withstand voltage: hasta 1000V
• Puerto de entrada conversor: Conexiones con bornera
• Peso: 9g
• Tamaño del producto: 65 x 24 x 8 mm

Esquemático

Aplicaciones:

• Adquisición de señales analógicas, monitoreo de voltaje eléctrico

Link de interés

• CA-IS3020S
• ADS1115
• Código ejemplo
• M5Unit-Vmeter with M5Core
• M5Unit-Vmeter with M5Core2
• M5Unit-Vmeter with M5Atom
• M5Unit-Vmeter with M5StickC
• Click here to download the UIFlow example

Ejemplo de programación

Ejemplo de uso
