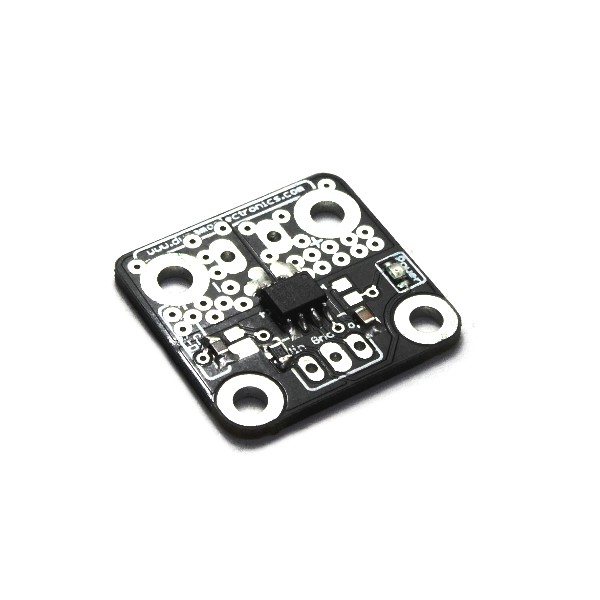

Sensor de corriente en Board 5A o 20A

Descripción

El sensor de corriente en board proporciona una medida de voltaje que varía respecto a la corriente hay dos versiones una que mide corriente máxima de 5A y otra que mide corriente máxima de 20A, esta corriente puede ser en AC o en DC, en DC debes tener en cuenta que se tiene polaridad y la conexión debe tener en cuenta esto.

La medición de la corriente es fácil de hacer, ya que la lectura que proporciona el sensor es una señal de voltaje radiométrica, el punto de corriente 0, es equivalente a 2.5Vdc, y las corrientes positivas van de  2.5V a 5V y las corriente negativas van 2.5V a 0V

Para que sirve esta board?

Con esta board podemos hacer control de carga en corriente de un motor por ejemplo, o podemos trazar las curvas del mismo, también puede servir en sistemas de energía alternativa para medir el flujo de corriente que se esta obteniendo por ejemplo de un panel solar para ubicarlo en una posición especifica

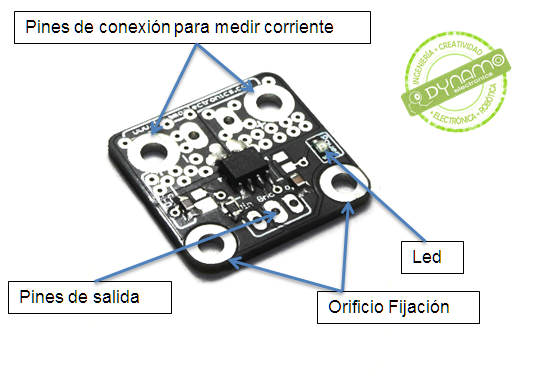

Partes
