El Shelly Pro 4PM es un relé inteligente profesional de 4 canales diseñado para automatización eléctrica de alta potencia con monitoreo de consumo en tiempo real. Montado en riel DIN para instalación en tableros eléctricos, este dispositivo permite controlar y monitorear independientemente hasta 4 circuitos de hasta 16A cada uno (40A en total), haciendo posible la automatización de iluminación, climatización, electrodomésticos y equipos industriales con precisión y fiabilidad.
Lo que distingue al Pro 4PM es su triple conectividad (WiFi, Ethernet LAN y Bluetooth), que garantiza operación confiable incluso en entornos críticos donde la redundancia de red es esencial. Su sistema de medición de potencia por canal permite monitorear el consumo eléctrico de cada circuito de forma independiente, facilitando la optimización energética y la detección de anomalías. Con protecciones avanzadas contra sobrecalentamiento, sobretensión, sobrecorriente y sobrepotencia, este dispositivo protege tanto la instalación como los equipos conectados.
El display LCD color de 1.8″ con teclas de navegación permite configuración y monitoreo local sin necesidad de conexión a la nube, mientras que las capacidades de scripting mJS y soporte para MQTT, webhooks y KNXnet/IP lo hacen ideal para integraciones complejas en sistemas de automatización profesional, edificios inteligentes, industria 4.0 y proyectos de IoT avanzado.
Características
Eléctricas:
- Voltaje de Alimentación: 110-240V AC, 50/60Hz
- Corriente Máxima por Canal: 16A
- Corriente Total del Dispositivo: 40A
- Voltaje Máximo de Conmutación: 240V AC
- Consumo Propio: < 4W
- Tipos de Carga Soportados: Resistiva, capacitiva, inductiva (con snubber RC)
Conectividad:
- WiFi: 802.11 b/g/n, 2.4 GHz (hasta 30m interiores / 50m exteriores)
- Ethernet: Puerto RJ45 para conexión cableada
- Bluetooth: 4.2 (hasta 10m interiores / 30m exteriores)
- Protocolos: HTTP, MQTT, WebSocket, CoAP (no soportado), KNXnet/IP
- Cloud: Compatible con Shelly Cloud (opcional)
Medición y Sensores:
- Medición de Potencia: 4 medidores independientes (uno por canal)
- Voltímetro AC: Sí
- Amperímetro AC: Sí
- Sensor de Temperatura Interno: Sí (monitoreo cada 100ms)
Protecciones:
- Protección contra Sobrecalentamiento: Desconexión automática y notificación
- Protección contra Sobretensión: Desconexión ante picos de voltaje
- Protección contra Sobrecorriente: Desconexión automática
- Protección contra Sobrepotencia: Desconexión y notificación inmediata
- Material Retardante de Llama: V-0 (componentes resistentes al fuego)
Interfaz y Control:
- Display: LCD color de 1.8″ con información de estado
- Botones de Navegación: 3 teclas (arriba, abajo, seleccionar/menú)
- Entradas Digitales: 4 entradas para interruptores/botones (S1-S4)
- Interfaces de Control: App móvil (iOS/Android), interfaz web, asistentes de voz
Capacidades de Automatización:
- Programación: Hasta 20 horarios/escenas
- Webhooks: 20 webhooks con 5 URLs por hook
- Scripting: Soporte completo para mJS (JavaScript embebido)
- Integraciones: Google Home, Amazon Alexa, Samsung SmartThings, Home Assistant
Físicas y Ambientales:
- Dimensiones: 96 × 53 × 59 mm (3.78 × 2.01 × 2.32 pulgadas)
- Montaje: Riel DIN estándar
- Temperatura de Operación: -20°C a 40°C (-5°F a 105°F)
- Humedad: 30% a 70% HR
- Altitud Máxima: 2000m (6562 ft)
- CPU: ESP32-D0WDQ6
- Memoria Flash: 8 MB
- Material de Carcasa: Plástico retardante de llamas

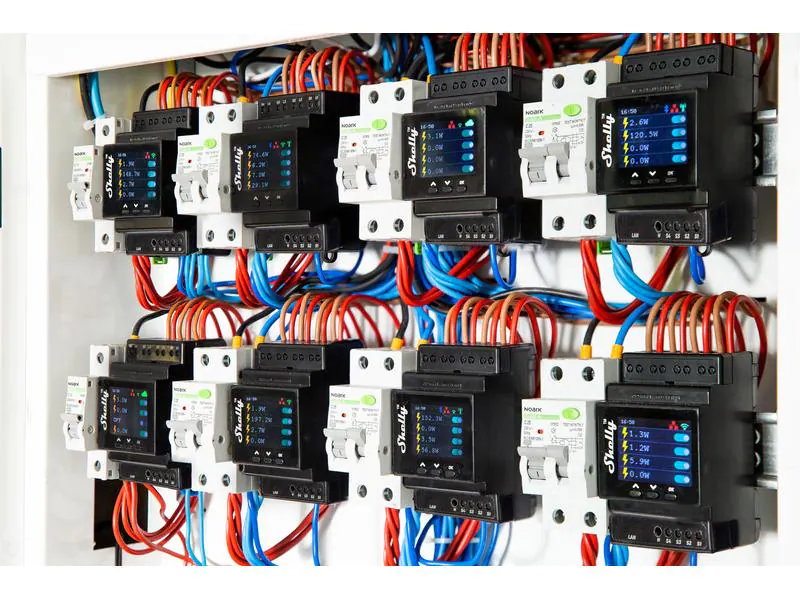

Ejemplo de uso
Links de interés
Aplicaciones
🏠 Domótica y Hogar Inteligente
- Control de iluminación: Automatización de 4 circuitos de iluminación independientes con programación horaria y control por voz.
- Climatización: Control de sistemas de calefacción y refrigeración con monitoreo de consumo energético.
- Electrodomésticos: Automatización y monitoreo de consumo de lavadoras, secadoras, hornos y otros equipos de alto consumo.
- Gestión energética: Monitoreo en tiempo real del consumo por circuito para optimización de costos y detección de anomalías.
🏢 Edificios Comerciales y Oficinas
- Automatización de espacios comunes: Control inteligente de iluminación en pasillos, garajes, almacenes y áreas compartidas.
- Control de HVAC: Gestión automatizada de sistemas de climatización con programación según horarios laborales.
- Monitoreo de consumo: Seguimiento detallado del consumo eléctrico por área o departamento para facturación interna.
- Integración KNXnet/IP: Compatibilidad con sistemas de automatización de edificios existentes.
🏭 Automatización Industrial y Industria 4.0
- Control de maquinaria: Automatización de motores, bombas, compresores y equipos industriales con protecciones avanzadas.
- Monitoreo de procesos: Seguimiento en tiempo real del consumo y estado de equipos críticos.
- Integración MQTT: Conexión con sistemas SCADA, PLCs y plataformas IoT industriales.
- Scripting avanzado: Lógica de automatización personalizada con mJS para procesos complejos.
🌱 Agricultura de Precisión e Invernaderos
- Sistemas de riego: Control automatizado de 4 zonas de riego independientes con programación inteligente.
- Climatización de invernaderos: Control de ventiladores, calefactores y sistemas de humidificación.
- Monitoreo energético: Seguimiento del consumo de bombas de agua y equipos de climatización.
- Integración con sensores: Automatización basada en datos de sensores de humedad, temperatura y luz.
🎓 Educación STEM e Investigación
- Laboratorios de IoT: Plataforma educativa para enseñanza de automatización, redes IoT y programación embebida.
- Proyectos académicos: Desarrollo de sistemas de automatización con medición de potencia para tesis y proyectos de grado.
- Investigación energética: Monitoreo preciso del consumo para estudios de eficiencia energética.
- Integración con Raspberry Pi/Arduino: Control mediante scripts y APIs para proyectos interdisciplinarios.
☀️ Energías Renovables y Gestión de Carga
- Load shedding: Desconexión automática de cargas no esenciales cuando la generación solar/eólica es insuficiente.
- Optimización de autoconsumo: Priorización de cargas según disponibilidad de energía renovable.
- Monitoreo de producción vs consumo: Integración con medidores como Shelly 3EM para balance energético.
- Gestión de baterías: Control de sistemas de almacenamiento y cargas críticas.
🔧 Integración Profesional y Sistemas Embarcados
- Desarrollo de productos: Base para sistemas de automatización personalizados con scripting mJS.
- Prototipado IoT: Plataforma para desarrollo de soluciones IoT con conectividad triple y APIs abiertas.
- Sistemas embebidos: Control mediante ESP32 integrado para proyectos de electrónica avanzada.
- Integración con plataformas: Conexión con Home Assistant, Node-RED, OpenHAB y otras plataformas de automatización.
🏨 Hotelería y Edificios Multifamiliares
- Control de habitaciones: Automatización independiente de múltiples unidades con monitoreo de consumo.
- Gestión de áreas comunes: Control inteligente de piscinas, gimnasios, salones de eventos y estacionamientos.
- Facturación por consumo: Monitoreo individual para facturación precisa en edificios de apartamentos.
- Mantenimiento predictivo: Detección temprana de anomalías en equipos mediante análisis de patrones de consumo.
