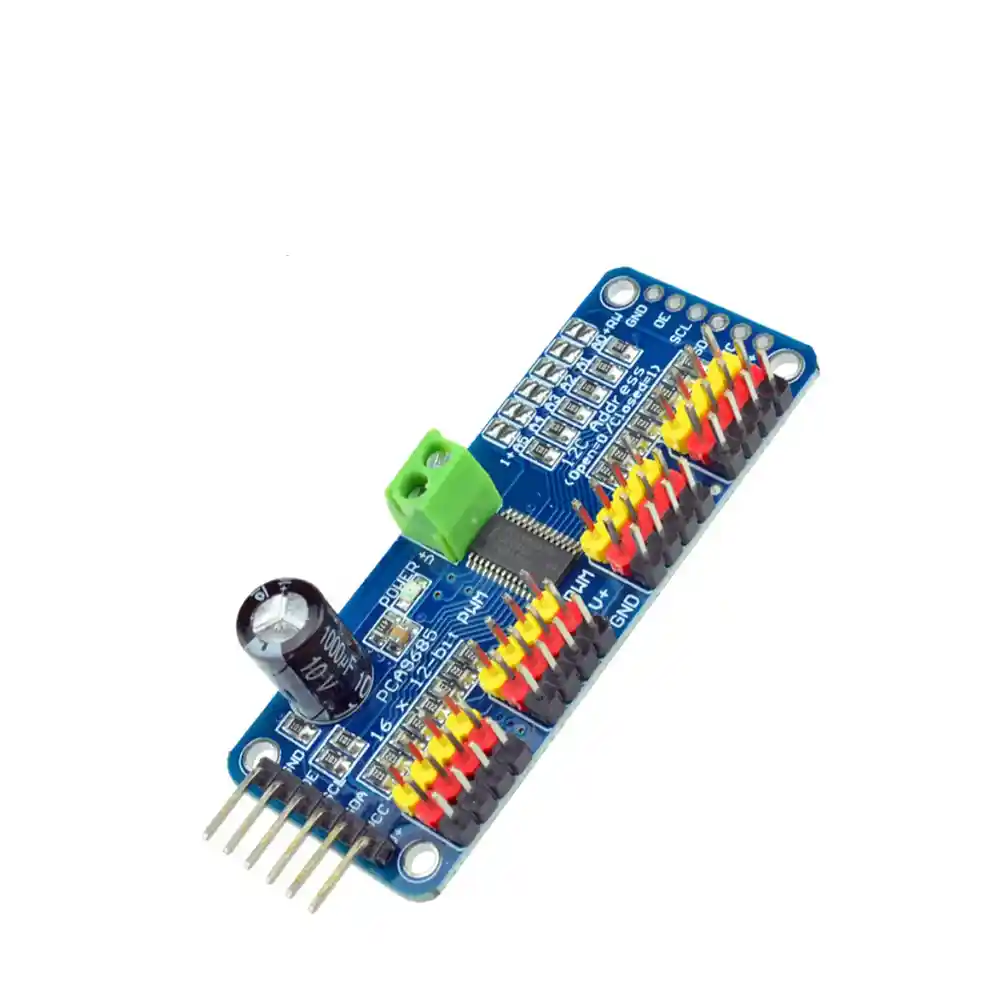

Módulo expansión de 16 servomotores PCA9685 por I2C

Este módulo es ideal para manejar varios servos RC utilizando solo dos pines de tu sistema de control, el PCA9685 puede manejar hasta 16 servos, y si requieres mas puedes conectar otra board como estas, cambiar su dirección i2C y ya esta puedes controlar hasta 32 servos!, es compatible con arduino, raspberry y esp32

Características

• Circuito Integrado Principal: PCA9685
• Interfaz de Comunicación: I2C (Inter-Integrated Circuit)
• Canales PWM: 16 canales
• Resolución PWM: 12 bits (4096 pasos)
• Frecuencia PWM: Ajustable de 24 Hz a 1526 Hz (Ideal para servos ~50-60 Hz)
• Voltaje de Lógica (VCC): 3.3V a 5V (Compatible con la mayoría de microcontroladores)
• Voltaje de Carga Externa (V+): Hasta 6V (Para alimentar servos y LEDs)
• Dirección I2C: Configurable por hardware. 6 pines de selección que permiten hasta 62 direcciones únicas en un mismo bus (Dirección base 0x40).

Compatible con

• Sistemas como Raspberry, ESP32, Arduino, microbit.

Ejemplo de uso

Link de Interés

• Hoja de datos
• Librería arduino

Videos
