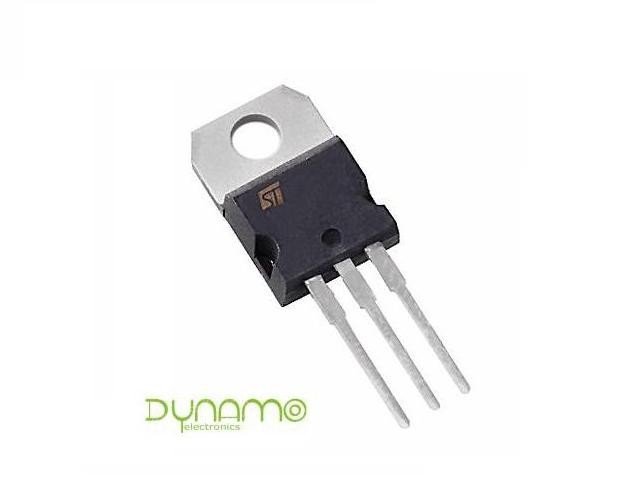

Regulador voltaje 5Vdc Ref LD1117V50 marca ST

Regulador de voltaje a 5Vdc con tecnología tipo LDO, ideal en proyectos donde requieres un voltaje regulado de 5Vdc.

Características

• Regulador tecnología: LDO
• Voltaje entrada máx: 15V
• Voltaje salida 5V
• Corriente máx: 950mA
• Voltaje dropout máx: 1,3V
• Empaquetado: TO-220

Diferencias con LM7805 con el LD1117

• Tipo de Regulador:
  • LD1117V05: Es un regulador LDO (Low Dropout), lo que significa que puede operar con una menor diferencia de voltaje entre la entrada y la salida.
  • 7805: Es un regulador de voltaje lineal estándar, que requiere una mayor diferencia de voltaje entre la entrada y la salida.
• Caída de Voltaje (Dropout Voltage):
  • LD1117V05: Tiene un dropout voltage mucho más bajo, alrededor de 1.1V, lo que significa que puede regular bien la salida de 5V si la entrada es de al menos 6.1V.
  • 7805: El dropout voltage es mayor, alrededor de 2V, por lo que requiere al menos 7V en la entrada para entregar 5V estables en la salida.

• Eficiencia Térmica:
  • LD1117V05: Debido a su diseño LDO, tiende a ser más eficiente en condiciones donde la diferencia entre voltaje de entrada y salida es pequeña, generando menos calor.
  • 7805: Es menos eficiente, especialmente cuando hay una gran diferencia entre el voltaje de entrada y salida, lo que resulta en más disipación de calor.

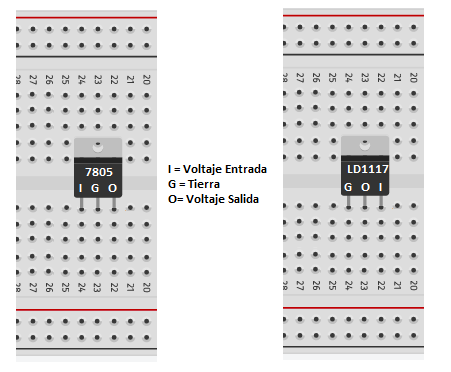

• Conexión

Link de interés

• Hoja de datos
