La board MFR-522 puedes usarla para leer o grabar datos en tags que utilizan modulación y de-modulación de 13.56MHz, esta board usa protocolo SPI y es compatible con el software arduino, la board trabaja a 3.3V, si quieres conectarla a arduino es recomendable usar conversores de nivel en los pines de SPI, si la vas a conectar por corto tiempo o testearla es posible conectarla directamente, sin embargo se recomienda siempre usar conversores
Características:
- Voltaje de operación: 3.3Vdc
- Corriente máxima: 30mA
- Frecuencia de operación: 13.56Mhz
- Distancia de lectura: 0 a 40mm
- Protocolo de comunicación: SPI
- Velocidad de datos máxima: 10Mbit/s
- Dimensiones: 40 x 60 mm
- Temperatura de operación: -20 a 80ºC
- Humedad de operación: 5%-95%
- Máxima velocidad de SPI: 10Mbit/s
- ISO/IEC 14443 A/MIFARE y NTAG
¿Qué incluye le kit?
- Modulo MFRC-522
- 1 tag tipo tarjeta de 13.56mhz
- 1 tag tipo llavero
Aplicaciones
- Puertas automáticas
- Sistemas de identificación
- sistemas de control de acceso

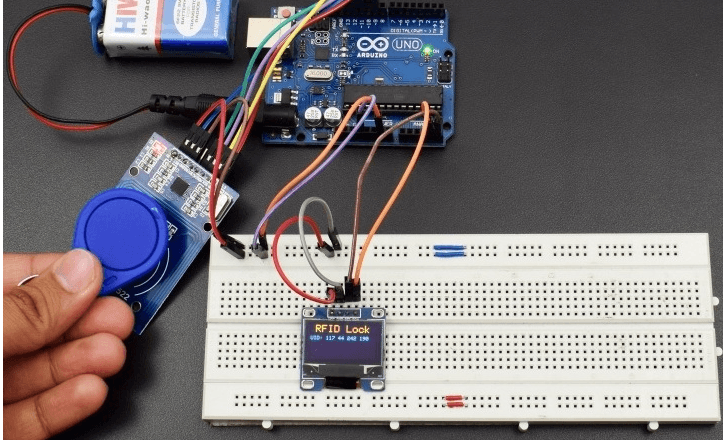

Ejemplo de uso
(recuerda que esta tarjeta trabaja a 3.3 V si la vas a trabajar con arduino UNO se recomienda usar conversores, para demostración o testeo puedes conectarlo directamente).
