Controlador motores 24V 14A Shield Pololu Dual G2

Esta board es una shield que puedes conectar directamente a arduino, y se usa para controlar motores con corrientes de hasta 12A continuo por motor!

Características

• rango de voltaje: 6.5 a 40VDC
• Corriente por motort: hasta 14A continuos
• entradas compatibles con 1.8, 3.3 y 5V
• Sensado de corriente 20 mV/A
• Leds de indicación
• Es una shield de  arduino que se conecta directamente
• La shield puede energizar tambien a la arduino
• Arduino library permite hacer un manejo fácil de la board
• Guía user’s guide
• protecciones
  • Apagado con bajo y sobre voltaje
  • Apagado por temperatura
  • Apagado por corto

Ten en cuenta que esta board requiere soldadura

Conexión

Link interés

• Dimension diagram of the Pololu Dual G2 High-Power Motor Driver 18v18 or 24v14 Shield for Arduino (242k pdf)
• 3D model of the Dual G2 High-Power Motor Driver 18v18 or 24v14 Shield for Arduino (12MB step)
• Drill guide for the Dual G2 High-Power Motor Driver 18v18 or 24v14 Shield for Arduino (166k dxf)
• Arduino library for the Pololu Dual G2 High Power Motor Driver Shields
• Web del fabricante

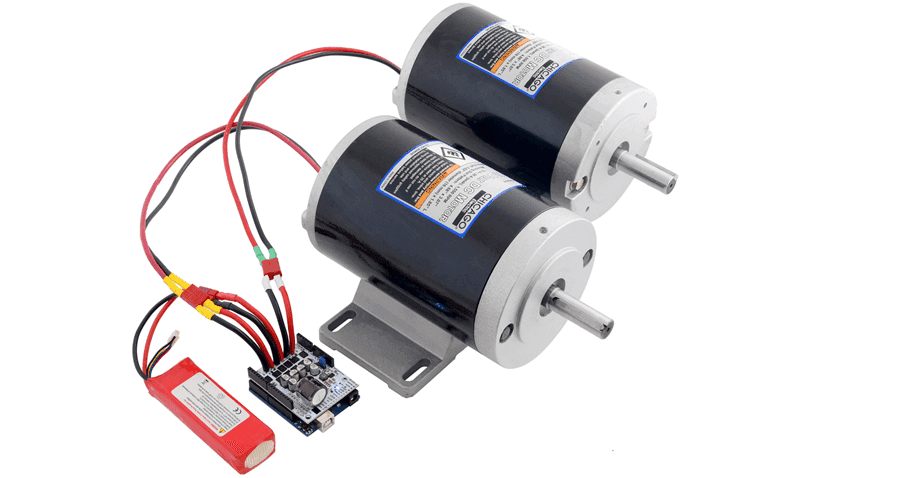

Ejemplo de aplicación
